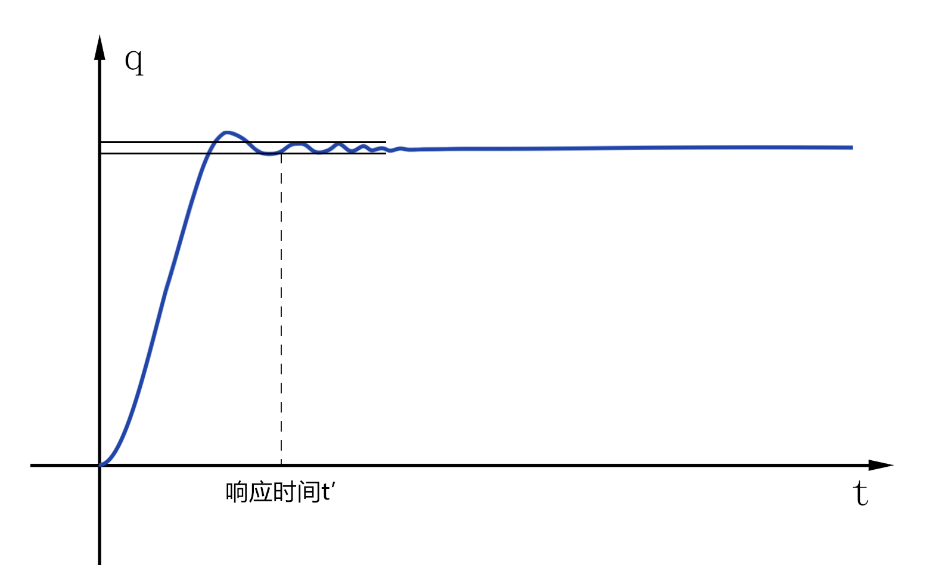

氣體質量流量計廣泛應用于環保、分析儀器、光伏、半導體、新能源、生物醫藥等領域，在某些應用場景下，客戶對流量計的響應時間有特別的要求。目前市面上應用較多的熱式質量流量計的響應時間通常小于10s，許多廠商通過技術的更新迭代已經能做到小于1s，甚至少數品牌已經推出響應時間小于0.5s的產品。但如果我告訴你，流量計的響應時間可以達到10ms以內，你信嗎？
易度專注于研發層流壓差式流量計，深挖技術原理，攻克數以萬計的問題，研制的快速響應型流量計的響應時間達到了10ms以內，而且仍然在不斷進步。易度流量計是怎么做到的？本文將帶您一窺快如閃電的流量測量背后的技術原理。
易度流量計是通過測量壓差的方式計算流量的。想要測量的快，就要在流量發生變化的瞬間立刻捕捉到壓差的變化。那我們就需要弄清楚：為什么流量會發生變化？流量變化和壓力差變化是不是同時產生的？從壓力差變化到壓差傳感器準確測量出來需要多久？
我們知道，氣體總是從高壓端流向低壓端，如果沒有這個壓力差，氣體就不會流動，因此氣體流動的原因就是氣體沿運動方向有壓力差。相比固體和液體來說，氣體密度通常都非常小，慣性小到可以忽略不計，因此壓力差一產生，氣體幾乎同時就開始流動。易度流量計在內部管路中沿氣體流動方向分別開兩個引壓孔，測量層流元件兩端的壓差并計算流量。如果此時進氣端或出氣端壓力發生變化，壓力的變化會以壓力波的形式迅速傳播，而壓力波在空氣中的速度是340m/s，假設兩個引壓孔之間的距離是5cm，那么壓力波傳播到兩個引壓孔使它們都處于變化后的壓力之下所需的時間是0.09ms，假設壓差傳感器每秒采集2000次信號，那么每次采集間隔是0.5ms，假設采集到的信號通過芯片計算出流量的時間不到1ms，則層流流量計測量流量的理論響應時間不到2ms。
實際情況下，易度沒有停下前進的腳步，依靠專業的研發能力，引壓孔的距離可以更短，傳感器采集頻率可以更高，芯片計算的速度也可以更快，客戶體驗到的是真正的實時流量！
