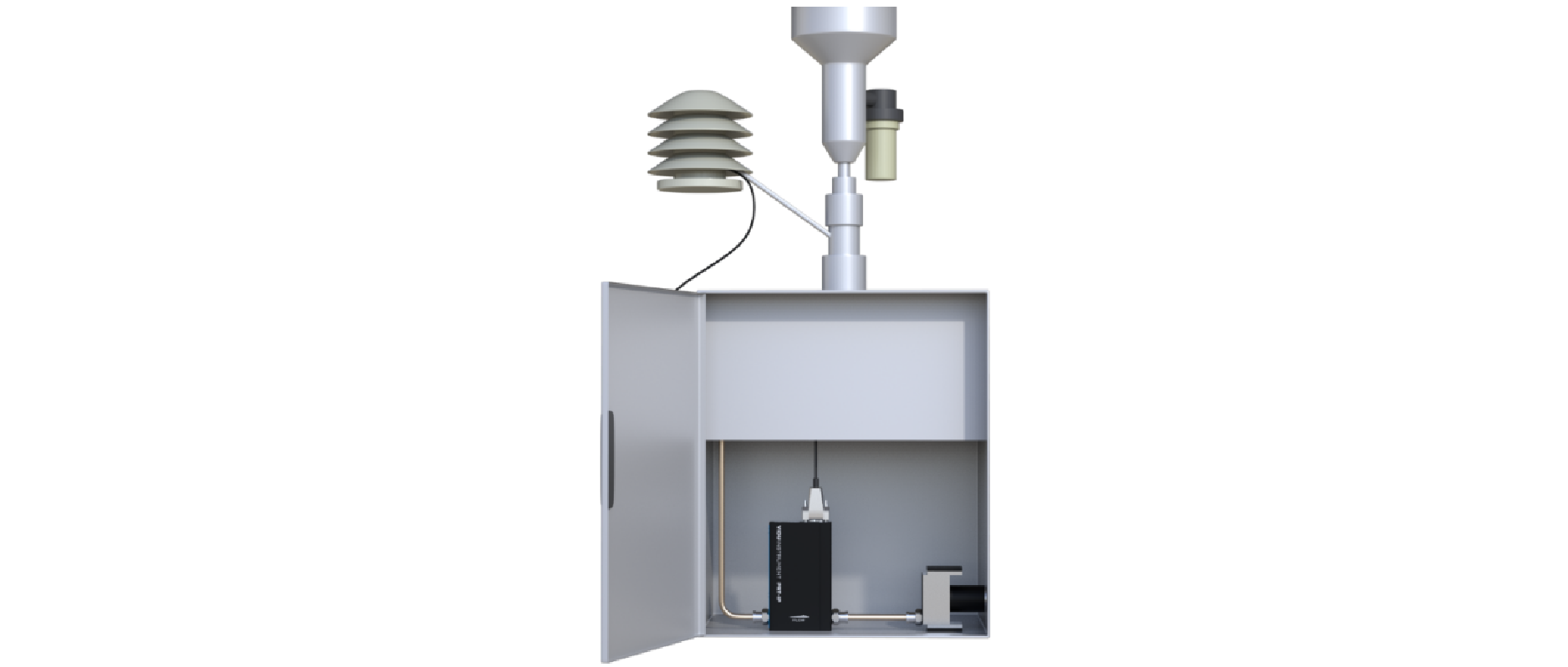

監測大氣環境中化學、微生物、顆粒物等各種污染物需要大氣采樣，目前恒流量的大氣顆粒物采樣器由于不受進氣口阻力及氣泵流量變化影響，成為新型主流采樣工具。和其它采樣技術相比，采用流量控制器技術的恒流采樣器，具有抽氣系統性能穩定、配置靈活、測量結果精度高、無需人員職守等顯著優勢。

客戶應用背景

大氣采樣器典型的配置采用國家標準的16.67L/min切割器，這里指的是體積流量，但目前主流的氣體流量控制器控制的是質量流量，需要二次轉換或經常進行流量校準。所以用戶希望能夠提供一種可以直接測量并控制體積流量的流量控制器，能保證在一年四季和不同海拔地區測量的長期穩定性。

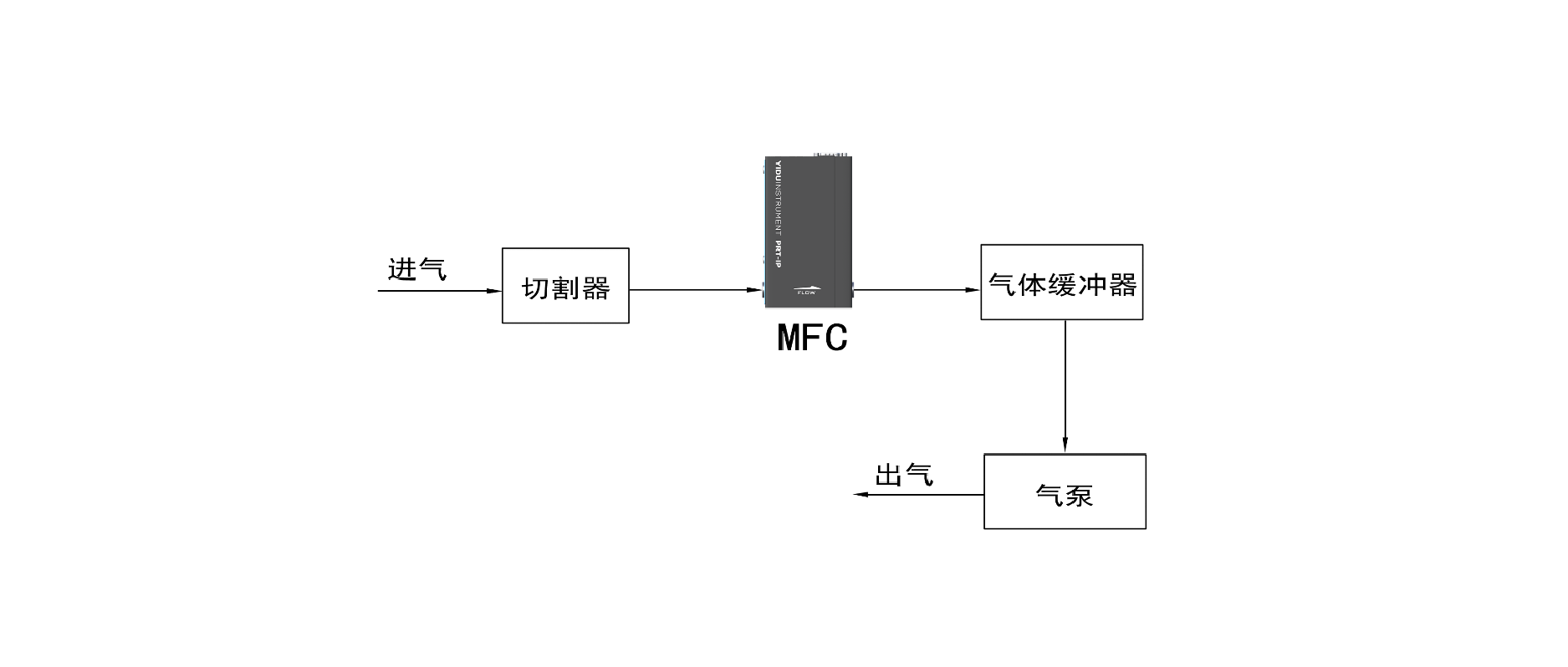

大氣采樣器簡易原理框圖

關鍵關注點

? 可直接以體積流量作為被控量測量并控制

? 負壓抽氣不受影響

? 測量準確度高

? 環境適應性強，對環境溫度和壓力變化不敏感

? 長期精度不漂移

? 高可靠，控制穩定性好

解決方案

為適應用戶對大氣采樣的流量控制要求，易度提供了MCF100系列層流壓差式流量控制器作為大氣采樣器內部流量測量控制元件，選用后置型閥門產品，適合負壓抽氣工況，精度±1.0% S.P. ，典型應用可選用滿量程為20SLPM的流量控制器。

? 層流壓差式流量控制器可直接測量和控制體積流量

? 內置的比例調節閥和流量傳感器具有高分辨率和穩定性

? 內置的絕壓和溫度傳感器，具有-20~50℃，60~110Kpa(絕壓)的寬大氣環境適應性

? 層流壓差式流量控制器具有極快的反饋控制速度，對前端壓力不敏感

? 層流壓差式流量控制器具有長期精度保持能力

? 層流壓差式原理，高性能壓力、壓差傳感器和比例調節閥是長期可靠性的基石

易度流量計采用層流壓差式原理，在氣體流量測量的精度和重復性上有明顯的優勢，100:1的量程比（可定制更高量程比），在小流量段也能實現毫秒級快速響應。通過自主研發的層流元件和壓差傳感器直接測量和控制體積流量，在-20~50℃的溫度范圍和60~110Kpa(絕壓)的大氣環境下均能保持優異性能，獨特的設計使控制器對灰塵雜質不敏感，將客戶的關鍵關注點完美解決，助力客戶不斷提高產品性能。

推薦產品

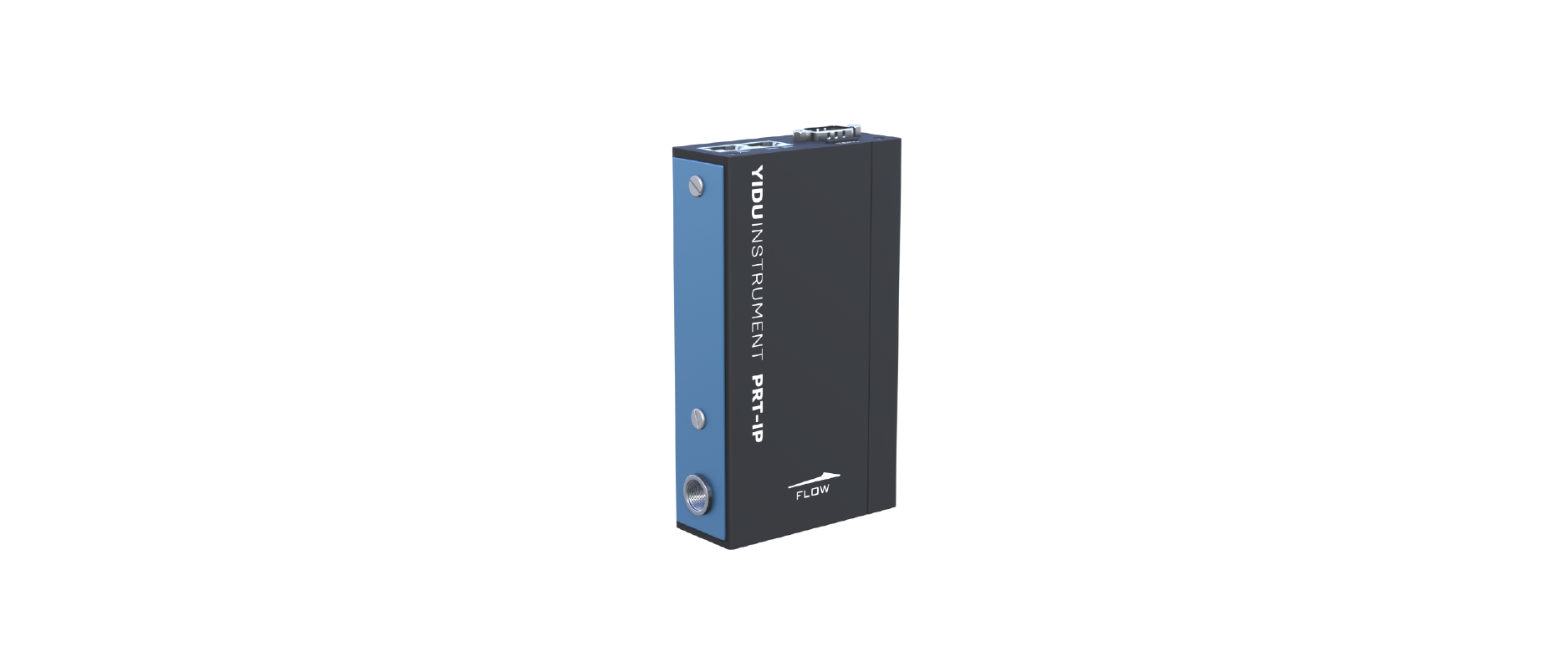

MCF100系列

? 流量范圍： 100CCM、500CCM、1LPM 、2LPM 、10LPM、20LPM

? 后端抽氣負壓環境適用

? 精度：±1.0%S.P.

? 重復性：±0.2%F.S.

? 通訊方式：RS485(Modbus RTU）
